Монтаж внутренней канализации в частном доме

Монтаж внутренней канализации в частном доме прощает мало ошибок: любой промах в проекте оборачивается либо стойким запахом, либо полностью неработающей системой. При этом собрать разводку по силам человеку без строительного образования — современные ПВХ-трубы с фасонными деталями стыкуются как конструктор. Разберём устройство внутренней сети, железные правила прокладки, расчёты и типичные ошибки.

Что такое внутренняя канализация сегодня

Бум частного строительства совпал с ростом числа сантехники: стиральные и посудомоечные машины, душевые кабины и джакузи подняли расход воды до сотен литров на человека в сутки — и все эти стоки надо куда-то девать. Внутренняя канализация — это совокупность пластиковых труб и фасонных частей, отводящих стоки от сантехнических приборов; сами приборы снабжены сифонами, не пускающими запах в дом. Все детали имеют сменные уплотнительные кольца, так что сборка проста — но прокладка подчиняется строгим правилам, нарушение которых ломает работу всей системы.

Стояк и гидродинамика

Иллюстрация создана ИИ

Центральный канал системы — стояк: вертикальная труба от подвала до крыши. На большой дом или разнесённые санузлы стояков делают два и больше. Внизу стояк соединяется с наклонной трубой того же или большего диаметра, уходящей к септику или станции очистки; вверху возвышается над кровлей минимум на полметра и остаётся открытым либо получает клапан. Все подводки от приборов подключаются к стоякам.

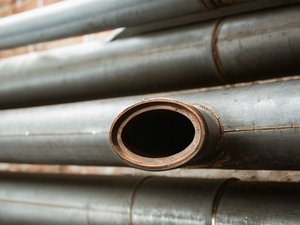

Зачем такие сложности — объясняет физика. Труба — цилиндр, и когда вода заполняет всё сечение, возникает эффект поршня: над водяной пробкой давление резко падает, под ней — растёт. При залповом сливе бачка образовавшийся вакуум способен высосать воду из сифонов — и в комнаты пойдёт запах. А избыточное давление по ходу потока может выдавить стоки из приборов, подключённых ниже унитаза. Отсюда две классические ошибки проектирования: отказ от фановой трубы (она не только отводит запах, но и компенсирует давление, впуская воздух из атмосферы) и подключение сантехники к стояку ниже унитаза — верный способ увидеть содержимое канализации в душевом поддоне при каждом смыве. Те же беды приносят и чрезмерно длинные подводки.

Правила, которые нельзя нарушать

1. Унитаз подключается к стояку отдельно от всех остальных приборов.
2. Прочая сантехника врезается выше точки подключения унитаза; на одной подводке допускается несколько приборов, если позволяет её пропускная способность.
3. Диаметр подводки — не меньше самого крупного из подключённых к ней выпусков.
4. Выпуск унитаза — 100 мм, значит, и стояк не может быть тоньше.
5. Унитаз ставят не дальше 1 м от стояка, остальные приборы — не дальше 3 м.
6. Подводка длиннее 3 м должна иметь диаметр не менее 70 мм, длиннее 5 м — 100 мм. Если увеличить диаметр невозможно, конец трубы выводят на крышу с вакуумным клапаном или закольцовывают на стояк выше всех приборов.

Уклоны, углы и прочие тонкости

• уклон горизонтальных труб зависит от сечения: диаметру 50 мм положено 3 см на погонный метр, 100–110 мм — 2 см, трубам толще 160 мм — не более 0,8 см на метр;
• допустимый перепад высот: для унитаза — 1 м, для остальных приборов — 4 м; при превышении на концах подводок организуют вентиляцию;
• прямые углы запрещены: в месте «отскока» потока копятся отходы, и труба зарастает; повороты собирают из фасонных частей с углом 135 градусов, обеспечивая плавное течение;
• фановую трубу выводят только на крышу — врезка в общедомовую вентиляцию наградит весь дом незабываемым запахом, который лечится лишь переделкой системы;
• от шума текущей воды спасает изоляция: трубы обматывают минеральной ватой и прячут в гипсокартонный короб;
• ревизии ставят через каждые 15 м и на всех поворотах;
• на трубе между домом и септиком нужен обратный клапан: без него при переполнении наружной ёмкости стоки пойдут вверх по трубам и зальют подвал.

Расчёты перед монтажом

Проект начинается со схемы: на ней отмечают каждый прибор, его расстояние до стояка, диаметр подводки, способы крепления и соединения — заодно считается материал. Затем выбирают тип системы: напорную или самотёчную; в быту почти всегда работает самотёк, где главное — выдержать уклоны. По техническим паспортам приборов вычисляют одномоментный сток — от него зависит диаметр подводки, и в большинстве случаев всем приборам, кроме унитаза, хватает 50 мм. Стояк размещают у туалета; если санузлов два в разных частях дома — стояков тоже два. Наконец, схему выстраивают так, чтобы поворотов было как можно меньше: каждый угол — потенциальный засор. Правильно посчитанная система держит даже пиковые нагрузки.

Смотреть видео на внешнем сайте (youtube.com)

Материалы и инструмент

Для монтажа используют ПВХ-трубы, соединяемые «в раструб»: конец одной вставляется в раструб другой с резиновым уплотнителем. Стоякам — диаметр 100 мм, подводкам приборов — 50 мм; для выхода на наружную сеть берут гофрированную трубу — она лучше переносит подвижки грунта. Из инструмента достаточно пилы по пластику, острого ножа (выравнивать срезы и снимать фаски) и запаса уплотнителей. Фасонные части на все случаи:

• отводы (колена) на 90 и 45 градусов с раструбами под уплотнитель — для углов;
• переходные отводы — для сращивания отрезков одного диаметра;
• тройники разных типов — для разветвлений;
• переходные муфты — для стыковки труб разной толщины.

Маленький секрет сборки, о котором часто забывают: раструбы стоит прогреть в горячей воде — трубы входят друг в друга легче и плотнее.

Сохраните схему разводки с диаметрами и уклонами: при любом будущем ремонте она сэкономит время и вам, и приглашённым мастерам, а при продаже дома станет весомым плюсом в глазах покупателя.

Ревизии и обслуживание готовой системы

Правильно собранная внутренняя канализация не напоминает о себе годами, но доступ к ней терять нельзя. Ревизионные лючки оставляют у основания стояка, после каждого поворота магистрали и на длинных горизонтальных участках; крышки ревизий должны открываться рукой, а не зубилом. Профилактика проста: периодический пролив горячей водой редко используемых веток, чистка сифонов и контроль хомутов — ослабший крепёж выдаёт себя дребезгом при сливе. Заведите правило проверять систему после любых ремонтов в доме: строители любят «случайно» опирать на трубы тяжёлое и сбивать уклоны.

Вопрос — ответ

Обязательна ли фановая труба в одноэтажном доме?

При скромном наборе сантехники допустим компромисс — вакуумный воздушный клапан на стояке: он впускает воздух при разрежении, защищая сифоны. Но клапан не выводит канализационные газы и требует ревизии, поэтому полноценная фановая труба на кровлю остаётся предпочтительным решением, а при двух и более санузлах — обязательным.

Можно ли уменьшить уклон, если труба «не проходит» по высоте?

Нет: уклон меньше нормативного означает застой стоков и быстрые засоры. Выходы другие — перенести прибор ближе к стояку, увеличить диаметр подводки или, в крайнем случае, поставить бытовую насосную установку, перекачивающую стоки принудительно.

Чем соединять пластик со старым чугуном?

Существуют штатные резиновые манжеты-переходники под раструб чугунной трубы: чугун зачищают от отложений, манжету сажают на герметик, в неё — пластиковый отвод. Замазка и тряпки с цементом — временные решения, которые текут первыми.

Почему из сифонов пахнет, хотя система собрана правильно?

Чаще всего пересох гидрозатвор в редко используемом приборе — достаточно пролить воду. Вторая причина — срыв затвора залповыми сливами при недостаточной вентиляции, третья — негерметичный стык под ванной, который проще всего найти по следам на полу.

Крепление труб: мелочь с последствиями

Пластиковые трубы держат форму только вместе с правильным крепежом. Горизонтальные участки фиксируют хомутами с шагом, не дающим трубе провисать, — провис создаёт «мешок», где скапливаются стоки и рождается засор. Вертикальные стояки крепят под раструбами, компенсируя вес колонны. Хомуты бывают жёсткие и плавающие: первые фиксируют трубу намертво, вторые позволяют ей двигаться при тепловом расширении — их чередуют по правилам монтажа. Не притягивайте трубу к стене «в натяг» и не зажимайте хомут до деформации: пластик должен лежать свободно, а крепёж — направлять, а не душить.

Шумоизоляция и скрытая прокладка

Пластиковая канализация работает громче чугунной, и в жилых комнатах это слышно. Решения известны: стояк обматывают минеральной ватой или специальными шумоизолирующими скорлупами и закрывают гипсокартонным коробом; хомуты крепления берут с резиновыми вкладышами, чтобы вибрация не передавалась стене. Существуют и специальные «тихие» трубы с утяжелённой многослойной стенкой — они дороже, но в спальне за стеной от санузла разница ощутима. Планируя короба, не замуровывайте ревизии: аккуратный лючок избавит от вскрытия отделки при первом же засоре.

Порядок монтажа

1. Установите стояки, выведя концы на крышу и в подвал; трассы должны проходить рядом с унитазами. В подвале стояк соединяется с наклонной выпускной трубой к септику, верх остаётся открытым или получает клапан.
2. Подключите унитазы к стоякам — строго отдельными подводками.
3. Врежьте подводки остальных приборов выше точек входа унитазов.
4. Установите на все приборы сифоны.
5. Соедините сифоны с подводками.

Финальная проверка — плотность всех стыков и надёжное крепление труб к стенам и перекрытиям, исключающее расхождение соединений. После этого внутреннюю систему можно считать готовой.

Смотреть видео на внешнем сайте (youtube.com)

Смотреть видео на внешнем сайте (youtube.com)
