Как сделать теплый пол от отопления — пошаговое руководство
Как сделать тёплый пол от отопления своими руками — вопрос, который задают владельцы частных домов с собственным котлом. Водяной тёплый пол греет одновременно поверхность и воздух, может работать вместе с радиаторами или быть основным источником тепла. Монтаж вполне посилен аккуратному хозяину, но требует расчёта и понимания нескольких ключевых моментов. В этом пошаговом руководстве — плюсы и минусы системы, схемы укладки труб, порядок работ и типичные ошибки.
Как работает водяной тёплый пол
В стяжке или в специальных панелях проложены трубы, по которым циркулирует нагретый теплоноситель. Пол отдаёт тепло воздуху снизу вверх: самая высокая температура — у ног, а к потолку она плавно снижается. Именно такое распределение тепла считается наиболее комфортным для человека — тёплые ноги и свежая голова.
Плюсы
- равномерный прогрев помещения без горячих радиаторов и сквозняков у пола;
- долгий срок службы при качественных трубах и монтаже;
- невысокая температура теплоносителя — экономичная работа с современными котлами;
- свобода планировки и чистые стены без батарей.
Минусы
- в многоквартирном доме подключение к центральному отоплению обычно запрещено или требует согласования — система рассчитана в первую очередь на частный дом с индивидуальным котлом;
- риск протечек и, если пол над жилым помещением, затопления нижнего этажа;
- стяжка поднимает уровень пола и добавляет нагрузку на перекрытие;
- ремонт труб в стяжке сложен — ошибку на этапе монтажа исправить трудно.
Схемы укладки труб
| Схема | Как выглядит | Где применять |
|---|---|---|
| Змейка | Труба идёт параллельными петлями от одной стены к другой | Небольшие комнаты; удобна, когда нужно сильнее греть зону у наружной стены |
| Улитка (спираль) | Подача и обратка идут рядом по спирали к центру и обратно | Средние и большие помещения — прогрев получается равномерным |
| Многоконтурная | Несколько независимых контуров в одном помещении | Большие залы, где одним контуром не обойтись |
Иллюстрация создана ИИ
Расчёт перед монтажом
Каждую комнату рассчитывают отдельно. Для этого понадобятся:
- площадь и назначение помещения;
- материал перекрытий, перегородок и наружных стен;
- тип и толщина утеплителя под полом;

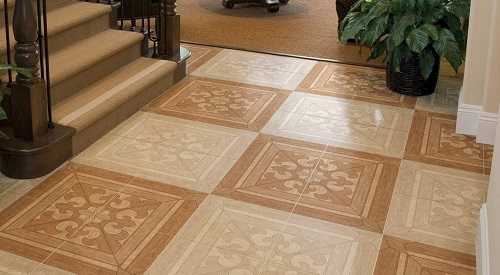

- финишное покрытие — плитка, ламинат, линолеум проводят тепло по-разному;
- диаметр и материал труб;
- мощность котла.
По этим данным определяют длину контуров и шаг укладки труб. Удобнее всего доверить расчёт специалисту или специализированной программе от производителя труб — ошибка в расчёте даёт холодные зоны или перегруженный насос.
Смотреть видео на внешнем сайте (youtube.com)
Правила раскладки контуров
- Начинайте укладку от самой холодной, наружной стены — туда должна приходить самая горячая вода.
- Если нужно, чтобы у наружной стены было теплее, чем в глубине комнаты, выбирайте змейку.
- Для комнат без наружных стен лучше подходит спираль от стен к центру.
- Следите за гидравлическим сопротивлением: оно растёт с длиной контура и количеством соединений. Контуры на одном коллекторе желательно делать близкими по длине, а разницу компенсировать балансировкой.
- Не делайте контуры слишком длинными — для каждого диаметра трубы у производителей есть рекомендованная предельная длина.
Монтаж водяного тёплого пола: пошагово
Шаг 1. Подготовка основания
Старое покрытие демонтируют полностью — вплоть до плиты перекрытия или грунтового основания; доски и лаги убирают. Основание выравнивают и очищают.
Шаг 2. Отметка уровня пола
С помощью уровня определяют высоту будущего пола, ориентируясь на дверные проёмы и пороги. Учтите суммарную толщину утеплителя, стяжки и финишного покрытия.
Шаг 3. Утепление и демпферная лента
На основание укладывают гидроизоляцию и теплоизоляционные плиты, чтобы тепло шло вверх, а не в перекрытие или грунт. По периметру стен клеят демпферную ленту — она компенсирует тепловое расширение стяжки.
Шаг 4. Коллекторный шкаф
Коллектор — распределительный узел, к которому подключаются все контуры. Его размещают в специальном шкафу, размер которого подбирают под коллекторную группу, датчики и арматуру. Шкаф ставят выше уровня труб тёплого пола, а под коллектором оставляют место для плавного изгиба труб. Собирают его по инструкции производителя.
Шаг 5. Котёл и насос
Котёл подбирают по суммарной теплопотребности дома с запасом по мощности. Циркуляцию обеспечивает насос — во многих современных котлах он уже встроен. На подаче и обратке ставят запорные краны, чтобы систему можно было отключить для обслуживания. Подбор и подключение котла лучше поручить специалисту.
Шаг 6. Укладка труб
Трубы раскладывают по выбранной схеме и фиксируют на монтажных планках, на матах с бобышками или пластиковыми хомутами к армирующей сетке. Важно:
- не пережимать трубу креплением;
- соблюдать допустимый радиус изгиба — заломанную трубу нужно менять;
- подключать контуры к коллектору фитингами, рекомендованными производителем труб;
- избегать соединений внутри стяжки.
Шаг 7. Опрессовка
До заливки стяжки систему обязательно испытывают: заполняют водой, поднимают давление до значения, указанного в проекте или инструкции производителя, и выдерживают под ним в течение времени, рекомендованного для испытания. Если давление не падает и нигде не капает — можно двигаться дальше. Во время заливки стяжки трубы лучше держать под давлением.
Шаг 8. Стяжка и финишное покрытие
Трубы заливают цементно-песчаной стяжкой. Её толщину подбирают под финишное покрытие: под плитку она обычно толще, чтобы тепло распределялось равномерно; под ламинат и линолеум — тоньше, но тогда поверх труб укладывают армирующую сетку для прочности. Стяжке дают полностью высохнуть — это занимает недели, а не дни, — и только потом укладывают покрытие. Первый запуск отопления делают постепенно, плавно поднимая температуру.
Частые ошибки
- нет утеплителя под трубами — половина тепла уходит в перекрытие;
- контуры разной длины без балансировки — одни комнаты горячие, другие холодные;
- забыта демпферная лента — стяжка трескается;
- заливка без опрессовки — протечку находят уже под плиткой;
- ранний запуск на полную мощность — стяжка пересыхает и растрескивается.
Итог
Водяной тёплый пол от отопления — комфортная и экономичная система для частного дома. Успех определяется тремя вещами: точным расчётом, аккуратной укладкой труб без заломов и обязательной опрессовкой до заливки стяжки. Если сомневаетесь в своих силах на этапе расчёта и подключения котла — привлеките специалиста, а укладку труб и подготовку основания вполне можно сделать самостоятельно.
Смотреть видео на внешнем сайте (youtube.com)
Смотреть видео на внешнем сайте (youtube.com)
Материал подготовлен редакцией с использованием нейросетевых инструментов по открытым источникам.
